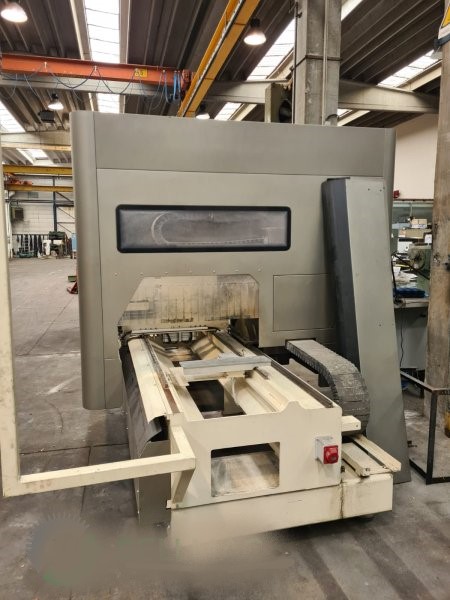

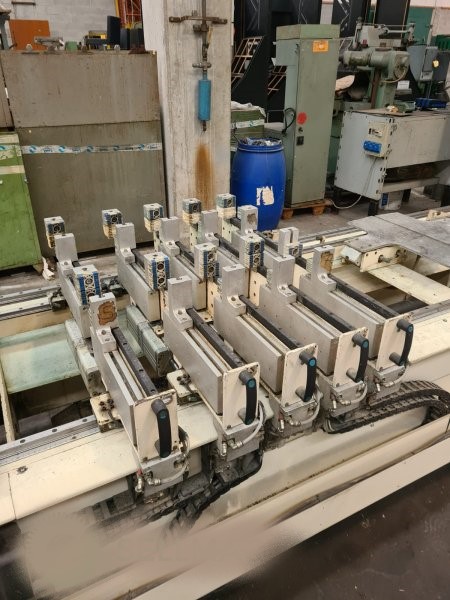

CENTRO DI LAVORO MECAL ARIEL MC 304

Centro di fresatura verticale a montante mobile a 3 assi Cnc,
per lavorazione profilati alluminio, acciaio, pvc

Modello ARIEL 3 MD – MMI
MC 304
DATI TECNICI PRINCIPALI
Potenza elettromandrino kW 7,5 / 10
velocità massima giri/1′ 24.000
massima corrente elettrica A 35
assorbita(spunto)
potenza elettrica totale kW 16 / 18,5
tensione nominale V 400 +/- 10%
(salvo diverse specifiche del cliente)
frequenza Hz 50/60
(salvo diverse specifiche del cliente)
consumo aria per ciclo (indicativo) Nl 300
pressione di esercizio bar 7
rumorosità dBA 79
cono di attacco utensili ISO 30 / HSK-40-E
porta utensili N° 12 + 2
lunghezza max utensile mm 150
diametro max fresa a disco mm 150
peso max utensile kg 3
peso complessivo (indicativo) kg ~ 3650
CARATTERISTICHE ASSI
Corsa asse X mm 7430 (utile7210)
velocità massima asse X m/1′ 65
corsa totale asse Y mm 1420
corsa utile asse Y mm 698
velocità massima asse Y m/1′ 50
corsa totale asse Z mm 500
corsa utile asse Z mm 304
velocità massima asse Z m/1′ 30
ALLACCIAMENTI
_ la macchina è dotata di 2.5 m di cavo elettrico
_ allacciamento elettrico sul lato posteriore – sinistro della macchina
_ allacciamento pneumatico sul lato posteriore – sinistro della macchina
